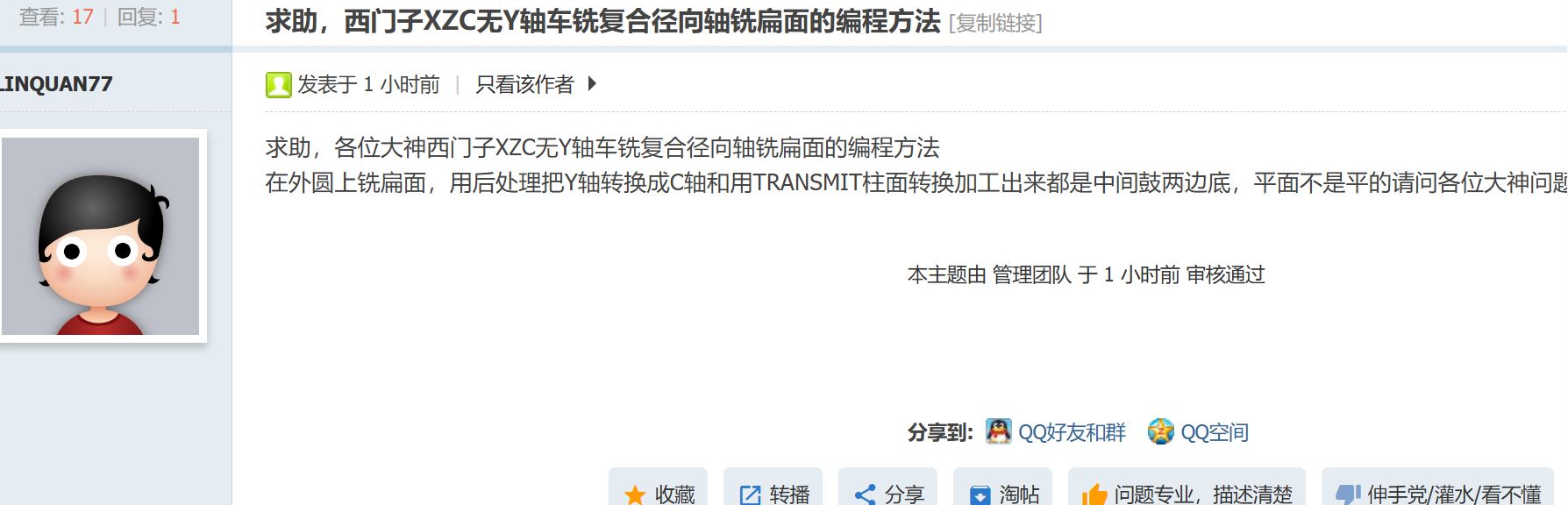

无Y轴的车削中心要铣扁方 结果成鼓形

寂静回声

问







答


“没有 Y 轴的 XZC 车削中心”是指在传统数控车床只有 X 轴和 Z 轴的基础上，增加了 C 轴主轴旋转控制 和动力刀具，但物理结构上没有 Y 轴，就是垂直于 XZ 平面的直线运动轴的车铣复合机床。


Z 轴：平行于主轴中心线的方向，使得刀具沿工件长度方向移动。
X 轴：垂直于主轴中心线的径向方向，能让刀具靠近或远离工件中心。
C 轴：车床主轴（卡盘）的旋转轴，它不仅能像普通车床那样高速旋转车削，还能精准定位停止在某个角度，或者与 X/Z 轴进行联动插补。



没有 Y 轴，意味着动力刀具只能在 XZ 平面内做直线运动，无法直接进行上下（或左右）的偏移。
因为没有物理 Y 轴，需要刀具在垂直于主轴方向发生偏移的特征，譬如外圆侧面上偏离中心线的铣槽、铣扁位。


当被加工平面宽度L大于刀具直径Dr时，单靠X轴方向的进给无法完成平面的加工，只能由C轴和X轴插补的方式分段逼近来实现，所形成的平面并非真正平面，而是曲率半径很大的曲面。这就是楼主的后处理 Y→C 转换，X轴不动。扁面越宽，则所加工出来的面越鼓。

所以解决思路也是放弃 Y→C 转换，直接编写 X-C 联动程序。

TRANSMIT 是西门子 SINUMERIK 系统中的一种特殊坐标转换功能，主要用于端面铣削。
对于端面加工，通常直线轴为 X/Z，旋转轴为 C 轴。
